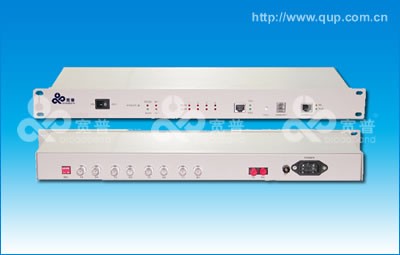

PDH光端机系列

名称：PDH光端机系列
型号：详见订购信息
大类：光电转换系统
小类：PDH光端机
包装规格：纸盒包装，1对/盒
适用范围：E1系统光电转换


●提供16个、8个、4个E1（2.048KB/S）的接口和提供2路、1路10/100M自适应以太网口。

●全双工/半双工自适应工作模式。

●采用全数字化时钟恢复和平滑锁相技术。

●E1接口码型为HDB3码,E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议。

●一路PCM 数字公务电话,不占用2M通道传输。

●提供一个用户RS232透明数据通道，支持统一网管。

●提供完善的告警和指示信号以及屏蔽告警功能,采用LED显示本地及远端告警及总告警，可控制远端之路环回。

●可以保证无中继传输距离大于40公里。

●整机为单板设计，可靠性高，性能稳定。

●220V交流电源或-48V直流电源供电方式可选。

产品型号	名称	包装
qup-CM-120	基本业务4E1，附加业务：一路RS-232，一路PCM公务电话	1对/盒
qup-CM-240	基本业务8E1，附加业务：一路RS-232，一路PCM公务电话	1对/盒
qup-CM-480	基本业务16E1，附加业务：一路RS-232，一路PCM公务电话	1对/盒
qup-CM-240+	基本业务8E1，附加业务：一路RS-232，一路PCM公务电话，一路百兆以太网	1对/盒
qup-CM-480+	基本业务16E1，附加业务：一路RS-232，一路PCM公务电话，一路百兆以太网	1对/盒


参数	规格
E1接口	符合 ITU-T G.703/G.704 建议速率：2.048Mb/s，码型：HDB3 接口阻抗：75ΩBNC接口（非平衡式）/ 120ΩRJ45接口（平衡式）输入允许频偏：2.048MHz ±100PPM 抖动特性：符合G.742 ,G.823建议
光接口	波长：单模1310nm(可选1550nm) 发送功率：-10dBm/-5dBm(定货时应提出要求) 接收灵敏度：优于-36dBm(误码率<10-11) 连接器：FC
以太网接口	符合IEEE802.3/IEEE802.3u标准，使用标准RJ45插头支持线速10Base-T/100Base-TX,全双工/半双工自适应支持双绞线自动交叉功能
RS232接口	1路为RS232供网管系统使用，速率为9600bit/s,DCE方式 1路为RS232供用户使用,速率为300--19.2Kbit/s自适应，DTE方式两路RS232共用一个DB9接头
公务电话	设备公务电话为普通电话机(二线电话) 不占用E1通道本端摘机对端有振铃音，本端有回铃音，一方挂机对端有忙音对端挂机后，本端在九十秒内未挂机，将产生催挂音
音频通道	压缩率：ITU G.711中 A律阻抗：平衡600欧姆音频范围：300Hz---3400Hz 回波损耗：不低于18dB
电源	设备可采用双电源供电，互为热备份， AC 220V：220V（AC）输入，允许175V～264V (AC) DC- 48V：-48V（DC）输入，允许-40V～-60V (DC)
整机功耗	＜10W
工作环境	工作温度： 0～55℃ 相对湿度：≤95%（25℃时）
尺寸	483mm（长）44.5mm（宽）220mm（高）
